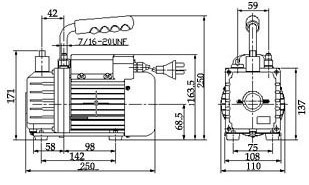

一、XZ-0.5旋片式真空泵的外形尺寸:
|
型号 |
XZ-0.5 |
电压 |
220V/50Hz |
110V/60Hz |
抽气速率 (CFM) |
1 |
1.2 |
极限真空 (Pa) |
10 |
功率 (hp) |
1/6 |
转速 (r/min) |
1440 |
1720 |
进气接头 |
1/4SAE |
油量 (ml) |
160 |
尺寸 (mm) |
250×110×250 |
重量 (kg) |
6.6 |
二、XZ-0.5旋片式真空泵的使用说明:
1、使用前请把排气帽拿掉，然后检查油位，保证油位不低于油位线，低于油位线应及时加油（本泵采用HFV-100高速真空泵油，亦可用32号机械油替代）；
2、取下进气帽，连接被抽容器，所用管道宜短，密封可靠，不能有渗漏现象；
3、插上电源插头，打开开关即可使用；
4、使用结束后及时拨下电源插好，拆除连接管道，盖紧进气帽，排气帽。
三、XZ-0.5旋片式真空泵的注意事项:
郑重说明：违反上述规定操作使用所造成的人身伤害以及财产损失，本公司概不负责。
本产品严禁抽除易燃，易爆及有毒的气体；
本产品不得抽除对金属有腐蚀性及能与泵油起化学反应的气体；
本产品不得抽除含有颗粒尘埃及大量水蒸气的的气体；
被抽气体的温度不得超过80℃，使用环境温度为了-5℃-60℃；
本产品不得作压缩泵及输送泵使用；
严禁无油运转；
泵运行时，严禁堵塞排气口；
①、本产品使用电压为192-248V，50Hz插座必须接地；
②、拔下电源时，一定要握住插头，切勿抓住电源线拉址；
③、请勿将重物置于电源线上，勿让电源线受到到挤压；
④、请勿使用破损的插头和插座；
⑤、请勿用潮湿的手插拔电源插头；
⑥、在有煤气泄露的地方切勿插拔电源插头及按动开关。
四、XZ-0.5旋片式真空泵的安装:
①、真空泵使用时，应水平放置于干燥、通风和清洁的场所，与周边距离大于2cm，前后端不少于5cm的空间距离，配套安装于设备上时，应保证风叶罩壳端的正常进风；
②、配套机器上的安装；拆除底板下的橡胶机脚，用ST4.2自攻螺钉连接，如有特殊的安装要求，请与本厂联系；
③、进气口可根据进气口的螺纹要求连接，也可用皮管插入；
④、若泵所排出的气体对人体健康或工作环境有影响，可在排气口上接上管道引出工作场所或作环保处理；
⑤、如有特殊需要，可在泵的进气嘴安装电磁阀；
⑥、若抽除的气体含有大量水蒸气、温度过高及含有尘埃等，应在进气口管道上加冷却器、过滤器等相应的装置，以免影响泵的正常使用。
五、XZ-0.5旋片式真空泵的安装:
故障现象 |
故 障 原 因 |
消 除 方 法 |
真空度低 |
1、油量不足 |
加油至油标中心线 |
2、泵油乳化、不清洁 |
更换新油 |
3、泵的进油孔堵塞或供油不足 |
清理进油孔，清洗滤网 |
4、泵连接管道容器渗漏 |
检查连接管道容器，杜绝渗漏 |
5、泵选用不当 |
核对被抽容器大小，重新计算用泵 |
6、泵使用太久，零件磨损造成间隙增大 |
平磨前、后定子平面、清洗、烘干调整转子顶部偏心间隙，重新装配 |
漏 油 |
1、油封损坏 |
更换油封 |
2、油箱连接处松动或损坏 |
旋紧螺钉及更换O形圈 |
喷 油 |
1、油量过多 |
放油至油位线 |
2、进口压强长期过高时抽气量过多 |
选用适当大抽速泵 |
起动困难 |
1、油温过低 |
进气口通大气，断续启动电机或把泵油加热 |
2、电机或电源有故障 |
检查修理 |
3、异物落入泵内 |
检查消除 |
六、XZ-0.5旋片式真空泵的维修保养:
①、保持泵的清洁，防止杂物进入泵内；
②、保持油位、严禁无油运行；
③、注意观察油的清洁，若泵油变脏、混浊、进入水份或其它挥发性物质而影响极限真空时，应及时更换泵油。更换新油时，先开泵运转30分钟，使油变稀，停泵，从放油孔放油，然后敞开进气口运转1-2分钟，此间可从进气口加入少量清洁的泵油，以便更换泵腔内的存油。反复几次，确认泵已清洁后，装上放油螺塞，再从加油孔注入清洁的泵油至油位线；
④、长时间不使用时，应加盖好进、排气帽，放置于干燥的场所，注意防潮、防锈；
⑤、若需要折装检修，一定要由对修泵有一定经验的专业人员进行，亦可与本公司取得联系。
注：本使用说明书对泵油的有关条款不适用于无油真空泵系列。 |
|
