一、往复真空泵的产品介绍：
W型往复真空泵是获得粗真空的主要真空设备之一。广泛应用于化工、食品、建材等部门，特别是在真空结晶、干燥、过滤、蒸发等工艺过程中更为适宜。
二、往复真空泵的产品性能及规格：
型 号
参 数
项 目 |
W-50
（W3） |
W-70 |
W4-1 |
W-100
（W4） |
W-150 |
W5-1 |
WY-50
（W3） |
WY-100
（W4） |
WY-200
（W5） |
WY-150
（W4） |
W6-1
（W300） |
抽气速率L/S |
50 |
70 |
100 |
100 |
150 |
200 |
50 |
100 |
200 |
150 |
300 |
极限真空Kpa(TOrr) |
1.3（10） |
2.6（20） |
2.6（20） |
1.3（10） |
2.6（20） |
2.6（20） |
1.3（10） |
1.3（10） |
1.3（10） |
1.3（10） |
2.6（20） |
转速r/min |
300 |
364 |
530 |
200 |
300 |
430 |
300 |
200 |
200 |
235 |
285 |
配用电机型号 |
Y132S-4 |
Y160M-6 |
Y160M-4 |
Y160L-6 |
Y160L-6 |
Y200L2-6 |
Y132S-4 |
Y160L-6 |
Y200L3-6 |
Y160L-6 |
Y225M-6 |
配用功率Kw |
5.5 |
7.5 |
11 |
11 |
15 |
22 |
5.5 |
11 |
22 |
11 |
30 |
吸排气口直径 mm |
50 |
80 |
80 |
80 |
125 |
125 |
50 |
80 |
125 |
80 |
180 |
进出水口直径 |
1/2 |
1/2 |
1/2 |
3/4 |
3/4 |
3/4 |
1/2 |
3/4 |
3/4 |
3/4 |
3/4 |
气缸直径×径程 mm |
250×150 |
250×150 |
250×150 |
350×200 |
350×200 |
350×200 |
250×150 |
350×200 |
455×250 |
350×200 |
455×255 |
外形尺寸 mm |
长 |
1411 |
1490 |
1490 |
1780 |
1927 |
1812 |
1411 |
1780 |
2335 |
1780 |
2475 |
宽 |
625 |
508 |
508 |
767 |
633 |
659 |
625 |
767 |
1010 |
767 |
756 |
高 |
640 |
542 |
542 |
891 |
772 |
542 |
640 |
891 |
1162 |
891 |
1138 |
重量(不包括电动机)kg |
400 |
440 |
440 |
760 |
800 |
760 |
420 |
790 |
1520 |
790 |
3000 |

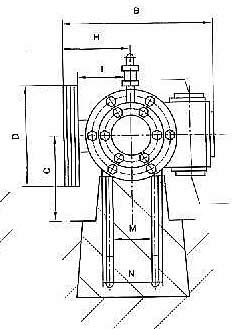

三、往复真空泵的外形及安装尺寸1(W-70、150，W4-1、W5-1系列)

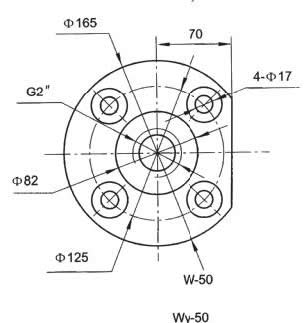

W-70进排气口尺寸 W-150进排气口尺寸
W4-1进排气口尺寸 W5-1进排气口尺寸
详细参数参照以下左表>>

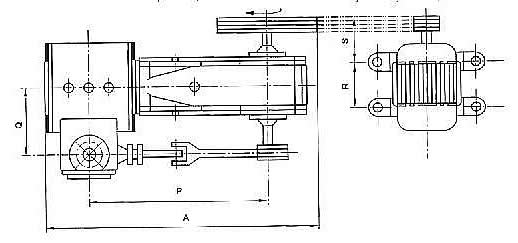

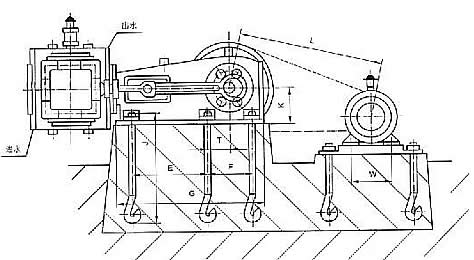

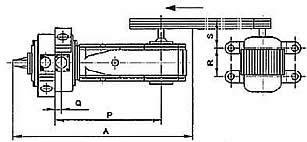

往复真空泵的外形及安装尺寸2(W3、W-50,W4、W-100,W5、W-200系列)
详细参数参照以下右表>>
| 型号 |
W-70
W4-1 |
W5-1
W-150 |
| A |
1573 |
1946 |
| B |
503 |
654 |
| C |
390 |
500 |
| D |
540 |
812 |
| E |
430 |
520 |
| F |
260 |
330 |
| G |
815 |
1036 |
| H |
285 |
369 |
| I |
201 |
233 |
| J |
500 |
630 |
| K |
186 |
220 |
| L |
900 |
740 |
| M |
200 |
260 |
| N |
260 |
326 |
| P |
883 |
1012 |
| T |
130 |
165 |
| Q |
50 |
83 |
| W |
216 |
279 |
| R |
178 |
279 |
| S |
179 |
293 |
|
| 型号 |
W3
W-50 |
W4
W-100 |
W5
W-200 |
| A |
1420 |
1773 |
2328 |
| B |
615 |
880 |
1010 |
| C |
390 |
500 |
680 |
| D |
640 |
892 |
1162 |
| E |
430 |
520 |
655 |
| F |
260 |
330 |
400 |
| G |
815 |
1036 |
1135 |
| H |
285 |
375 |
418 |
| I |
201 |
250 |
630 |
| J |
500 |
630 |
630 |
| K |
186 |
220 |
260 |
| L |
910 |
1388 |
1340 |
| M |
200 |
260 |
290 |
| N |
260 |
326 |
330 |
| P |
876 |
1080 |
1394 |
| T |
130 |
165 |
200 |
| Q |
235 |
293 |
430 |
| W |
216 |
254 |
318 |
| R |
140 |
254 |
305 |
| S |
179 |
247 |
307 |
|

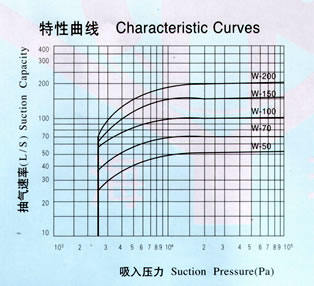

四、往复真空泵的性能：
|
|
